Hogyan fog működni az RF jel zavaró eszköz?

A rádiófrekvenciás (RF) jelzavarók úgy működnek, hogy erős RF jeleket adnak ki ugyanabban a frekvenciasávban, mint a céljel, ezáltal zavarják a céljel normál kommunikációját és működését.

1. Jelgenerálás

(1) Frekvenciaválasztás: A zavaró készülékeket meghatározott frekvenciatartományban történő működésre tervezték. Például, ha mobiltelefon-jelek zavarására használják, kiválasztja a mobilhálózatok által használt frekvenciasávokat, mint például a GSM (900 MHz és 1800 MHz egyes régiókban), a CDMA, vagy a 3G, 4G és 5G hálózatok által használt különböző frekvenciasávokat. A Wi-Fi zavaráshoz a 2,4 GHz-es és az 5 GHz-es frekvenciasávra fog összpontosítani.

(2) Jelgeneráló áramkör: Az eszköz belsejében van egy jelgeneráló áramkör, amelyet az RF jel generálására használnak. Ez az áramkör általában olyan alkatrészeket tartalmaz, mint az oszcillátor (az alapfrekvencia generálására) és egy erősítő (a generált jel teljesítményének növelésére). A generált jelet ezután úgy állítjuk be, hogy megfelelő jellemzőkkel rendelkezzen.

2. Teljesítményerősítés

(1) Jelerősség javítása: Az RF jel előállítása után általában egy teljesítményerősítő fokozaton halad át. A teljesítményerősítő olyan szintre növeli a jel teljesítményét, amely hatékonyan zavarhatja a céljelet. Például egy tipikus RF jelzavaró teljesítménye néhány watttól több tíz wattig terjedhet, az alkalmazástól és a kívánt interferencia-tartománytól függően. A nagyobb kimeneti teljesítmény lehetővé teszi, hogy a zavaró jel nagyobb területet fedjen le, és hatékonyabban elnyomja a jogos jeleket.

(2) Nagy teljesítményű alkatrészek használata: A teljesítményerősítő fokozat általában olyan alkatrészeket használ, mint az LDMOS (oldalirányban szórt fém-oxid félvezető) tranzisztorok vagy más nagy teljesítményű félvezető eszközök. Ezek az alkatrészek nagy mennyiségű elektromos energiát képesek kezelni, és a bemeneti teljesítményt nagy teljesítményű RF kimenetté alakítják.

3. Erőátvitel

(1) Antenna kiépítése: A felerősített rádiófrekvenciás jelet ezután egy antennán keresztül továbbítják a levegőbe. Az antenna fontos része a zavaró eszköznek, mert minden irányban (körsugárzó antenna), vagy meghatározott irányba (irányantenna, amivel egy adott terület vagy jelforrás megcélozható) képes kisugározni a jelet. A használt antenna típusa az alkalmazási forgatókönyvtől és a szükséges lefedettségi tartománytól függ.

(2) Jelterjedés: A zavaró jel továbbítása után elektromágneses hullámok formájában terjed a levegőben. Fénysebességgel terjed, és egy bizonyos tartományban terjed. Amikor eléri a fogadó eszközt (például mobiltelefon, Wi-Fi router, drón stb.), megzavarja azt a normál jelet, amelyet ezek az eszközök fogadni próbálnak.

4. Interferencia mechanizmusok

(1) A jogos jel túllépése: Az interferenciajelet úgy tervezték meg, hogy elég erős legyen ahhoz, hogy meghaladja a jelforrásból (például mobil bázisállomásból vagy Wi-Fi hozzáférési pontból) érkező gyenge jelet a vevőkészülék végén. Amikor a vevőkészülék antennája a jogos jelet és az interferenciajelet is fogadja, az erős interferenciajel a vevő előlapi áramkörét (például egy alacsony zajszintű erősítőt) telítődni vagy túlterheli. Ez azt eredményezi, hogy a vevő nem tudja megfelelően felerősíteni és feldolgozni a jogos jelet, ami megszakad vagy megszakad a kapcsolaton.

(2) Zaj és torzítás generálása: A megengedett jelteljesítmény túllépése mellett az interferenciajel zajt és torzítást is okoz a vevő áramkörében. Az interferenciajel véletlenszerű vagy kaotikus jellege megzavarja a vevő demodulációs folyamatának normál működését, ami megnehezíti az eszköz számára, hogy értelmes információt nyerjen ki a legitim jelből.

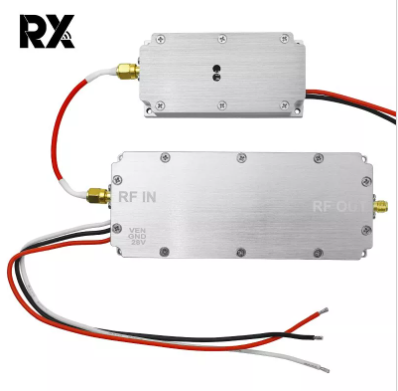

30 W-os RF teljesítményerősítő modul

Összefoglalva, az RF jel zavaró készülékei erős RF jeleket generálnak, erősítenek és továbbítanak a célfrekvencia-sávon belül, megzavarva az ezekre a frekvenciákra támaszkodó eszközök normál működését, és hatékonyan zavarják a jeleiket. Érdemes megjegyezni, hogy sok régióban az RF jel zavaró készülékek használatát törvény korlátozza, mert zavarhatják a legitim kommunikációs szolgáltatásokat.
