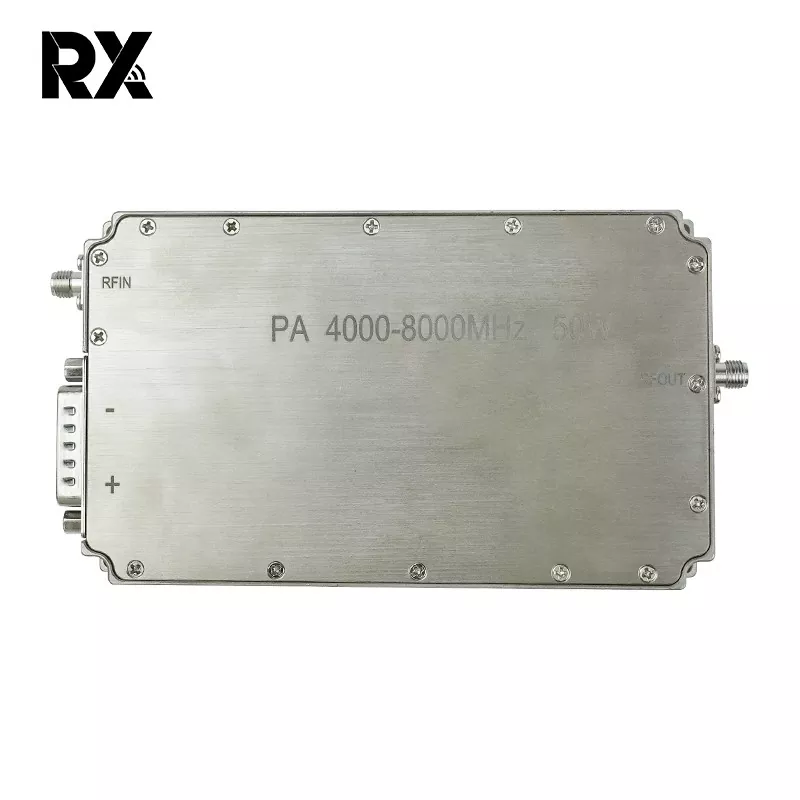

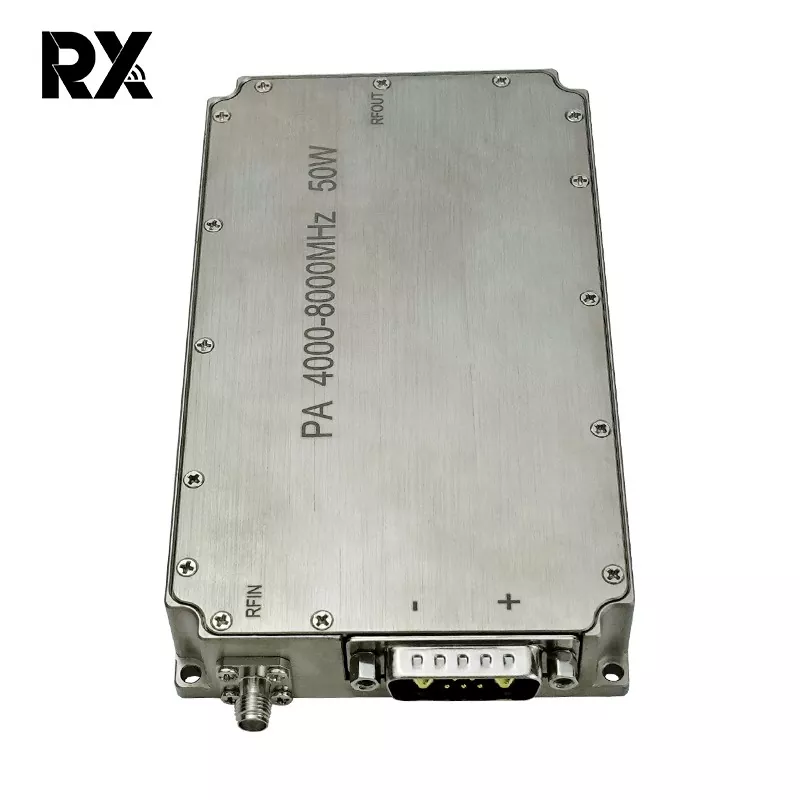

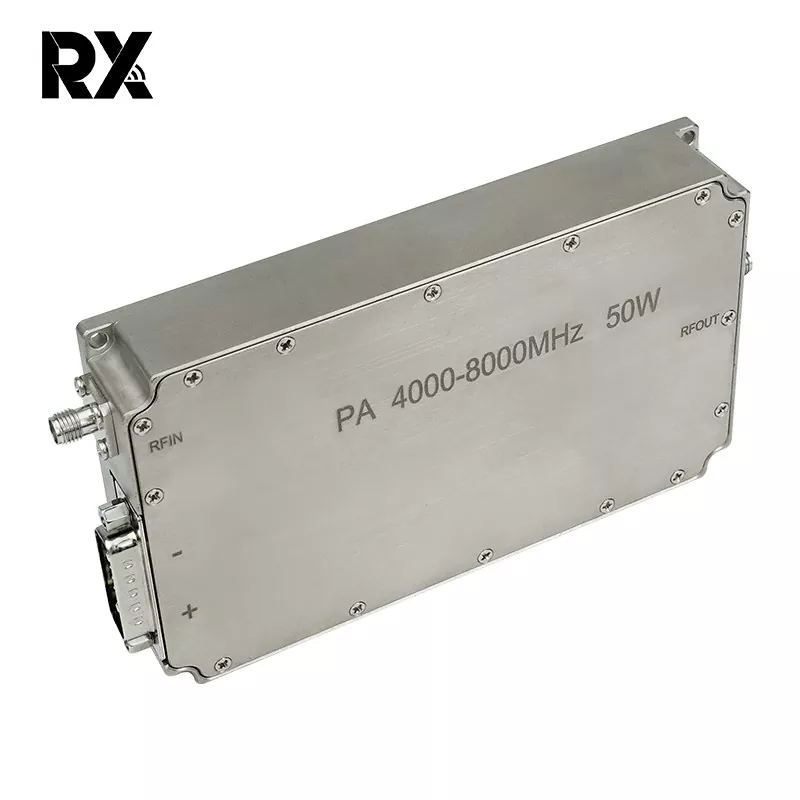

Ultraszéles sávú C-sáv 4-8 GHz 50 W teljesítményerősítő RF rendszer

Ez az 50 W-os szélessávú teljesítményerősítő egy nagy teljesítményű RF modul, amelyet olyan alkalmazásokhoz terveztek, amelyek robusztus kimeneti teljesítményt igényelnek a 4 GHz-től 8 GHz-ig terjedő frekvenciatartományban. A fejlett GaN (gallium-nitrid) technológiát alkalmazva nagy teljesítménysűrűséget, kiváló hatékonyságot és megbízható linearitást biztosít széles pillanatnyi sávszélességen. Az erősítőt úgy tervezték, hogy stabilitást, tartósságot és egyenletes teljesítményt nyújtson igényes környezetben.

Kérdés küldése

termékleírás

Főbb jellemzők

Szélessávú teljesítmény: Zökkenőmentesen működik a teljes 4GHz-től 8GHz-ig (C-sáv) anélkül, hogy sávváltásra lenne szükség.

Nagy kimeneti teljesítmény: tipikusan 50 Watt (47 dBm) telített kimeneti teljesítményt biztosít a sávban.

High Gain: Jellemzően 50 dB-es (minimum) kis jelerősítéssel rendelkezik, ami hatékony jelerősítést biztosít alacsony fogyasztású forrásokból.

Kiváló erősítési egyenletesség: Az egyenletes teljesítmény érdekében a teljes frekvenciatartományban kiváló, jellemzően ±1,5 dB erősítést biztosít.

Magas hatásfok: Magas hatásfokú kialakítást tartalmaz, amely jellemzően 30%-os teljesítménynövelt hatékonyságot (PAE) ér el, csökkentve a hőterhelést és az egyenáram-fogyasztást.

Robusztus lineáris teljesítmény: Magas, 1 dB-es tömörítési pontot (OP1dB), általában > 47 dBm-t kínál, támogatja a lineáris és a telített erősítést a különböző modulációs sémákhoz.

Integrált védelem és vezérlés: átfogó biztonsági funkciókat tartalmaz: fordított feszültség elleni védelem, túlmelegedés elleni leállítás és kimeneti túlterhelés / VSWR védelem. Szabványos analóg interfész torzításvezérléshez, engedélyezéshez/letiltáshoz (TTL) és állapotfigyeléshez.

Hőkezelés: Hatékony alaplemez hűtőrendszerrel tervezték, hogy megbízható működést biztosítson teljes terhelés mellett. Működési hőmérséklet-tartomány: -40°C és +85°C között.

Masszív felépítés: Robusztus, hermetikusan zárt fémcsomagolásban a kiváló árnyékolás és környezeti ellenálló képesség érdekében, alkalmas katonai, űrhajózási és ipari alkalmazásokra.

Nem.	Leírás	Szimbólum	Min	Typ	Max	Egység	Megjegyzés
1.	Működési frekvencia	BW	4000		8000	MHz
2.	Bemeneti teljesítmény	Pin		0		dBm
3.	Kimeneti teljesítmény CW	Psat	47	48.5	49.5	dBm	Folyamatos hullám
4.	Power Gain	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Teljesítménynövelés laposság	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Kis SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Kis SignalGain laposság	△G		±2		dB	@ Pin=-5dBm
8.	Input Return Loss	S11		-15		dB
9.	Üzemi feszültség	Vdc	28	28	32	V
10.	Jelenlegi fogyasztás	A		6	8	A	@ Pout=50-90W
11.	Üzemi hőmérséklet		-40 ℃ ~ +50 ℃
12.	RF csatlakozó bemenet		SMA, nő
13.	RF csatlakozó kimenet		SMA, nő
14.	Súly			0.439	0.50	Kg
15.	HosszSzélességMagasság		1348022			mm
16.	Bemeneti teljesítmény	PinMax	-5		5	dBm

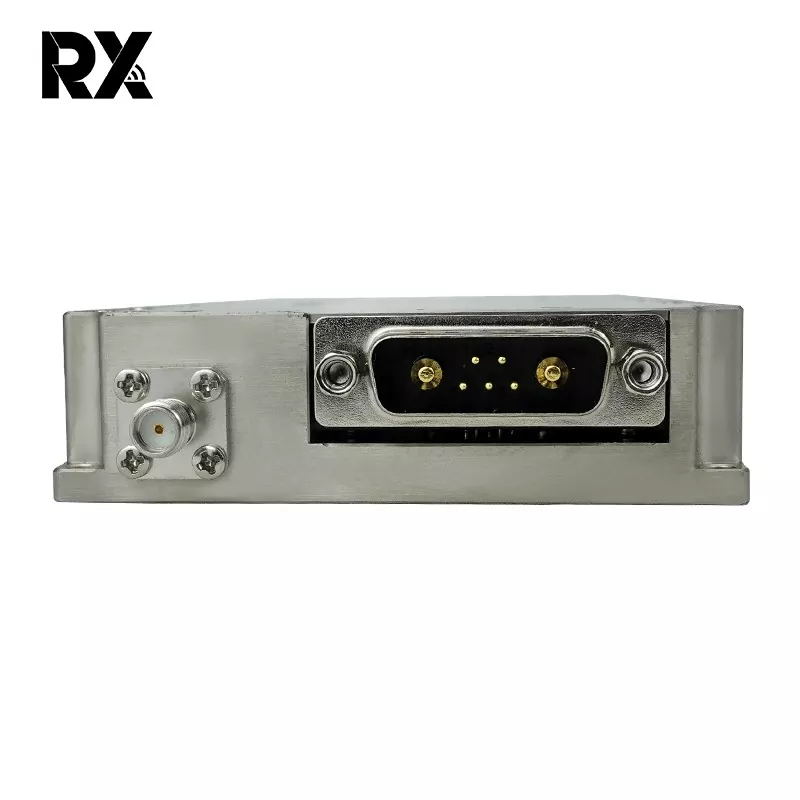

17.	Interfész meghatározása (7W2 nő)	VDD	A1	Föld
		GND	A2	28Vdc
		Current Sense	1	Analóg feszültség a modul áramához képest 100 mV/A
		Temp Sense	2	Analóg feszültség a modul hőmérsékletéhez viszonyítva 10 mV/℃
		Engedélyezés	3	Erősítő engedélyezése			Erősítő engedélyezése: TTL Logic High (3,3 V) (Belső húzott-alacsony)
		GND	4	Föld
	Átfogó méret	Jegyzet: 1、 A teljes méretek csak tájékoztató jellegűek! 2、 A méret megfelelően növelhető vagy csökkenthető az ügyfél igényei szerint； 3、 A bemeneti interfész, a kimeneti interfész és a tápegység interfész helyzete az ügyfelek tényleges igényei szerint változtatható；
