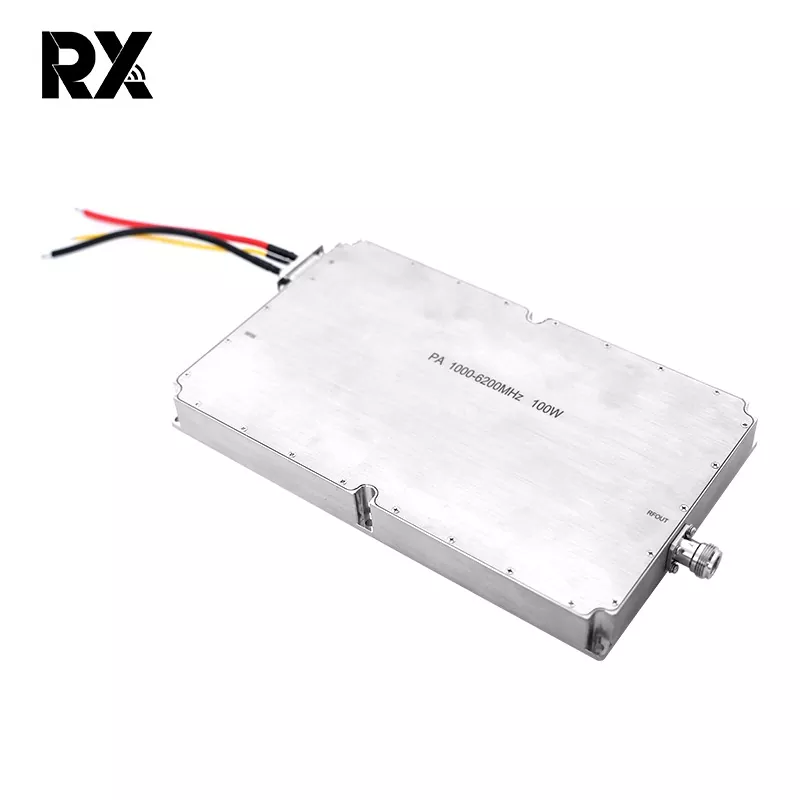

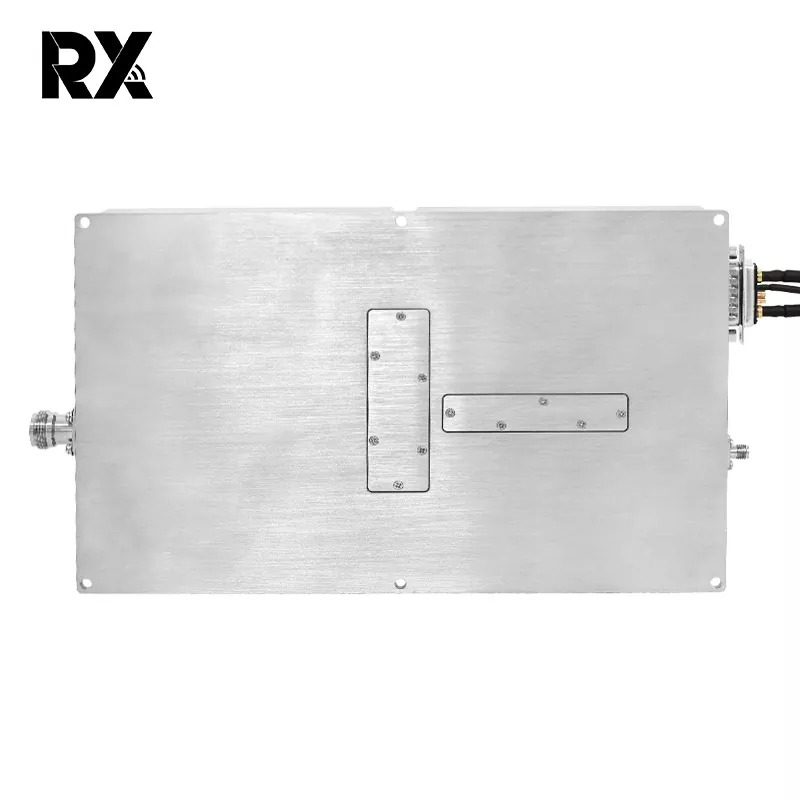

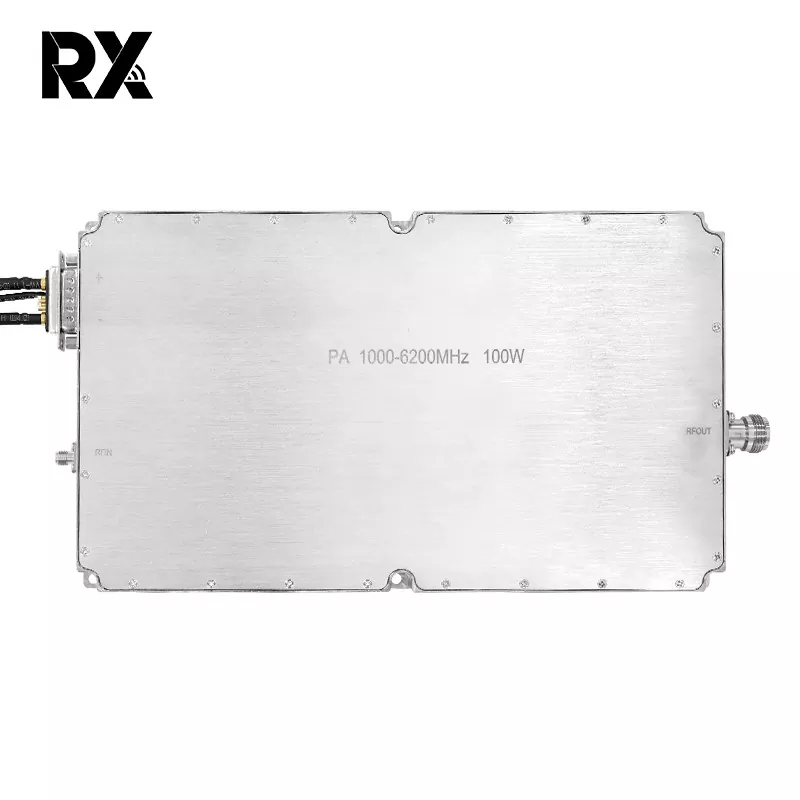

Ultraszéles sávú, 1000-6000 MHz-es, nagy teljesítményű, 100 W-os teljesítményerősítő

Az ultraszéles sávú 1000-6000 MHz-es, nagy teljesítményű, 100 W-os teljesítményerősítő egy RF modul. Egyetlen modul 1–6 GHz-et képes lefedni, így nincs szükség hagyományos többsávos kapcsolóáramkörökre, jelentősen csökkentve a rendszer méretét és bonyolultságát. Alkalmas olyan forgatókönyvekhez, amelyek frekvencia agilitással, frekvenciaugrással vagy szélessávú interferenciával járnak.

Kérdés küldése

termékleírás

Ultraszéles sávú, 1000-6000 MHz-es, nagy teljesítményű, 100 W-os teljesítményerősítő

Ez a modul GaN technológiát alkalmaz, 30%-kal kevesebb hőleadást ér el, mint az LDMOS az egyenértékű 100 W teljesítmény mellett, valódi nagy teljesítményt és alacsony hőelvezetést ér el, így meghosszabbítja a modul élettartamát. Ezen túlmenően hőmérséklet-, terhelés-, túlfeszültség- és túlhajtás-védelemmel egészítettük ki az áramköri lapot, így nincs szükség külső védelmi funkciókra, és nagymértékben növeli a működési hatékonyságot.

A hagyományos keskeny sávú frekvenciákkal ellentétben az ultraszéles sáv (1000-6000 MHz) magasabb műszaki és alkatrészminőségi szabványokat követel meg ultraszéles sávú, nagy teljesítményű és nagy megbízhatósági jellemzőinek eléréséhez. Az ultraszéles sávú, 1000-6000 MHz-es, 100 W-os teljesítményerősítő kiemelkedő teljesítményt nyújtott a modern többsávos kommunikáció, az EMC-tesztelés, az elektronikus hadviselés és a drónellenes rendszerek terén.

1000-6200MHz100W teljesítményerősítő specifikációja (TC=25℃)

Nem.	Leírás	Szimbólum	Min	Typ		Max	Egység	Megjegyzés
1.	Működési frekvencia	BW	1000			6200	MHz
2.	Bemeneti teljesítmény	Pin		2			dBm
3.	Kimeneti teljesítmény CW	Psat	50.5	51		52.5	dBm	Folyamatos hullám
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Teljesítménynövelés laposság	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Input Return Loss	S11		-15			dB
7.	Üzemi feszültség	Vdc	28	28		32	V
8.	Jelenlegi fogyasztás	A		17		21.5	A	@ Pout=110~180W
9.	RF csatlakozó bemenet		SMA, nő

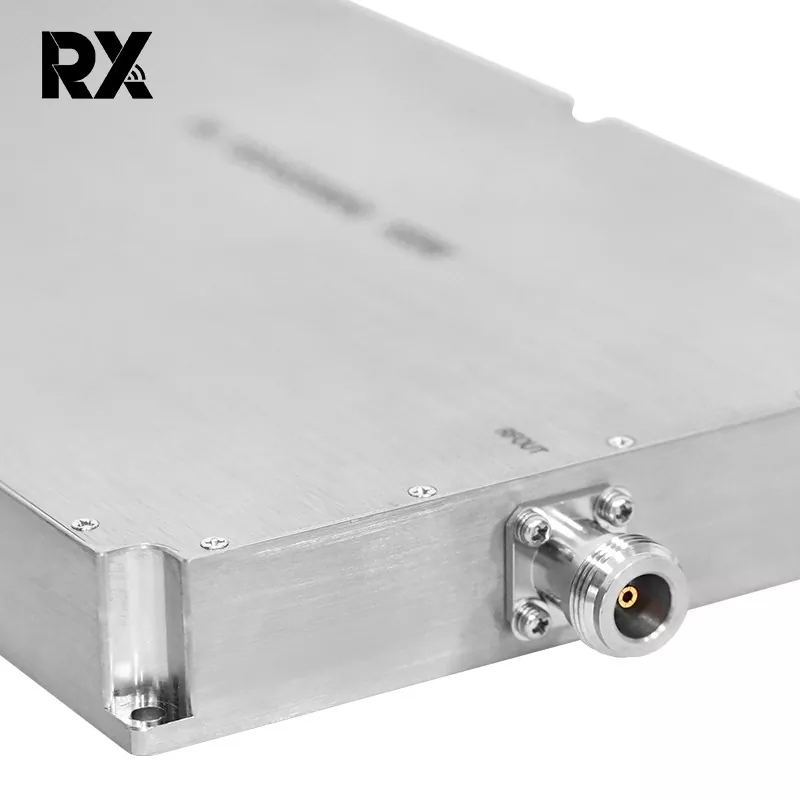

10.	RF csatlakozó kimenet		N, nő
11.	Súly			1.9		2	Kg
12.	HosszSzélességMagasság		25015025			mm
13.	Max bemeneti teljesítmény	PinMax	≤10			dBm

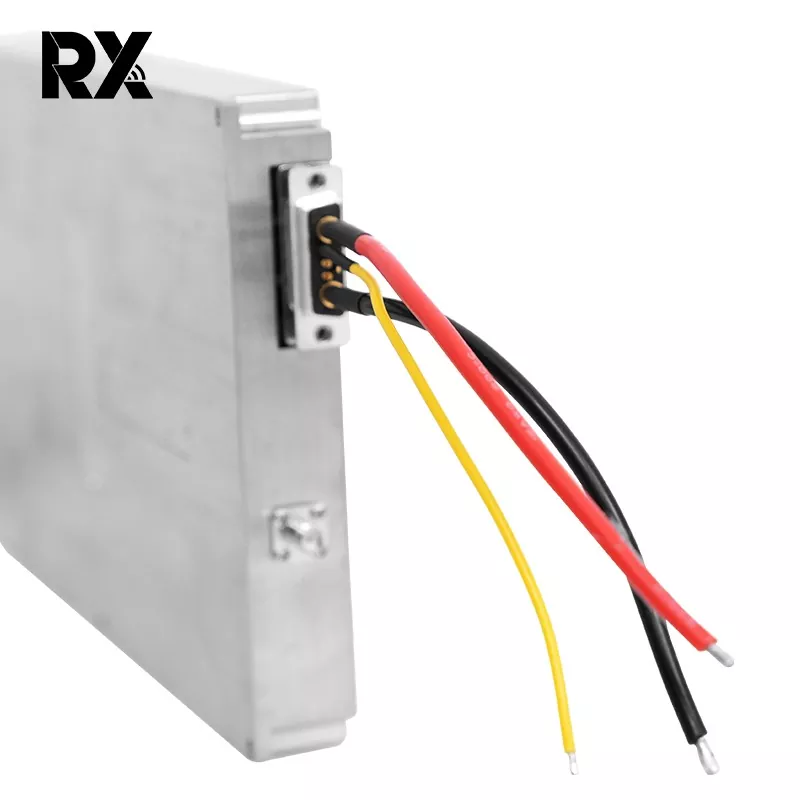

14.	Interfész meghatározása (7W2 nő)	VDD	A1		28Vdc
		GND	A2		Föld
		Túláram védelem	2		Normál működés: 0V Túláramvédelem: +5V			Túláramvédelem@25A
		Túlmelegedés elleni védelem	2		Normál működés: 0V Túlmelegedés elleni védelem: +5V			Túlmelegedés
		Engedélyezés	3		5V~Vdd:BE 0V:KI			védelem@100 ℃
		GND	4		Föld
		Állami	5		Normál működés: 0V Állami védelem: +5V
